La guida completa alla forgiatura di anelli laminati senza saldatura: eccellenza ingegneristica per applicazioni ad alta sollecitazione

Introduzione

Nel mondo della produzione industriale pesante, l’integrità dei componenti circolari è fondamentale. Che si tratti di un massiccio cuscinetto per una turbina eolica o di una flangia ad alta pressione per un oleodotto, il metodo di produzione determina la durata, la sicurezza e le prestazioni del componente. La forgiatura di anelli laminati senza saldatura è emersa come la soluzione principale per queste applicazioni critiche. Questo processo, che trasforma una preforma metallica cava in un anello preciso e ad alta resistenza attraverso una pressione radiale e assiale controllata, offre vantaggi meccanici che la fusione o la saldatura tradizionali non possono eguagliare. Questa guida fornisce uno sguardo approfondito alle sfumature tecniche del processo di laminazione degli anelli, alle considerazioni sui materiali e al suo confronto con metodi di produzione alternativi.

La meccanica del processo di laminazione degli anelli

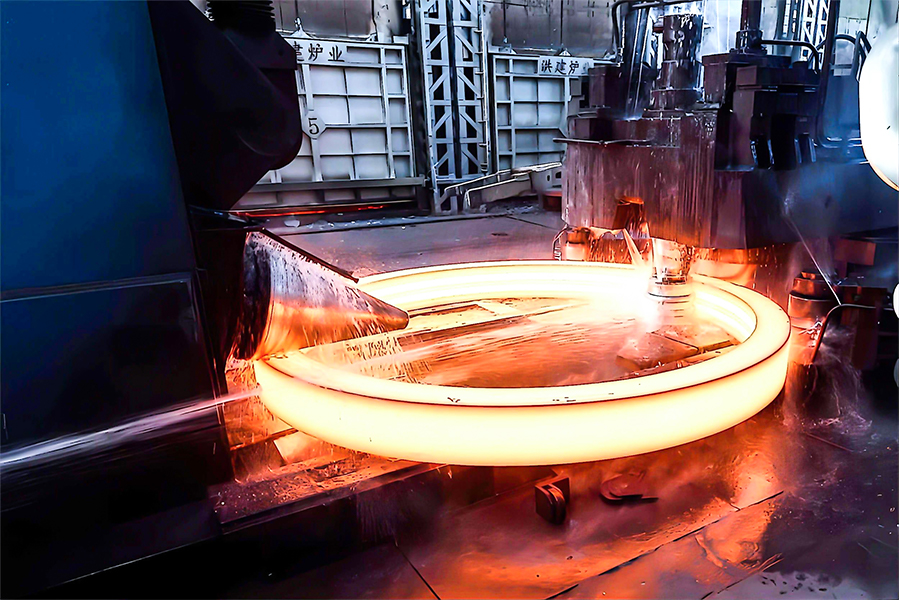

La produzione di un anello laminato senza saldatura è un sofisticato esercizio di deformazione plastica. Si inizia con una billetta iniziale, che viene ribaltata e forata per creare una forma a “ciambella”, nota come preforma. Questa preforma viene quindi posizionata su un laminatoio ad anello.

Il mulino è costituito da diversi componenti chiave: il rullo motore principale, che esercita pressione sul diametro esterno; il mandrino (o rullo tenditore), che esercita una pressione sul diametro interno; e una coppia di rulli assiali che controllano l'altezza dell'anello. Quando i rulli comprimono la preforma rotante, lo spessore della parete diminuisce mentre il diametro aumenta. Questa continua azione di rotolamento non si limita a modellare il metallo; affina la struttura del grano interno, allineandolo circonferenzialmente lungo la curva dell'anello. Questo flusso tangenziale del grano è la “salsa segreta” degli anelli laminati, garantendo un'eccezionale resistenza alla fatica e agli urti.

Confronto tecnico: forgiatura ad anello laminato vs. fusione vs. forgiatura a stampo aperto

I responsabili degli approvvigionamenti spesso valutano i pro e i contro dei diversi percorsi di produzione. Comprendere le differenze strutturali è essenziale per prendere una decisione informata.

Sebbene la fusione sia economicamente vantaggiosa per geometrie complesse e non critiche, comporta intrinsecamente il rischio di difetti interni. La forgiatura dell'anello laminato elimina queste preoccupazioni utilizzando la deformazione allo stato solido, garantendo che il metallo sia denso al 100% e privo di vuoti.

Selezione dei materiali e proprietà metallurgiche

La versatilità della laminazione ad anello consente l'utilizzo di un ampio spettro di leghe. La scelta del materiale è dettata dall'ambiente operativo, in particolare dalla temperatura, dalla pressione e dall'esposizione alla corrosione.

• Acciai al carbonio e legati: Qualità come 4140, 4340 e 8620 sono i cavalli di battaglia del settore. Offrono una combinazione equilibrata di resistenza e tenacità per grezzi di ingranaggi, flange e componenti di macchinari.
• Acciaio inossidabile: Utilizzati nell'industria alimentare, chimica e marina, gli anelli in acciaio inossidabile (come 304L, 316L e 17-4 PH) forniscono un'essenziale resistenza alla corrosione.
• Superleghe e Titanio: Per le turbine aerospaziali e l'estrazione del petrolio sottomarino, sono preferite le superleghe a base di nichel (Inconel) e le leghe di titanio. Questi materiali mantengono la loro integrità meccanica a temperature estreme dove gli acciai standard fallirebbero.

Applicazioni industriali: dove le prestazioni non sono negoziabili

Le proprietà uniche degli anelli laminati senza saldatura li rendono indispensabili in diversi settori ad alto rischio:

1. Energia eolica: Gli enormi cuscinetti di imbardata e beccheggio, così come le flange delle torri, si affidano alla resistenza alla fatica degli anelli forgiati per resistere a decenni di movimento costante e carichi di vento.
2. Aerospaziale: Le casse delle ventole e gli anelli strutturali dei motori a reazione richiedono il massimo rapporto resistenza/peso possibile per garantire la sicurezza del volo e l'efficienza del carburante.
3. Generazione di energia: I componenti delle turbine negli impianti idroelettrici e nucleari devono resistere ai cicli termici e alle alte velocità di rotazione senza deformarsi.
4. Petrolio e gas: Le flange ad alta pressione e i corpi delle valvole utilizzati nelle perforazioni in acque profonde devono essere senza giunzioni per evitare perdite catastrofiche sotto un'enorme pressione idrostatica.

Garanzia di qualità e standard internazionali

Per il commercio internazionale, il rispetto degli standard globali è il punto di riferimento di un produttore affidabile. Gli acquirenti tecnici in genere cercano il rispetto della norma ISO 9001 per la gestione generale, ma le certificazioni specifiche del prodotto sono ancora più critiche. Questi includono gli standard ASTM (American Society for Testing and Materials) per le proprietà dei materiali e ASME (American Society of Mechanical Engineers) per i componenti dei recipienti a pressione.

I controlli non distruttivi (NDT) sono una parte standard del protocollo di qualità. Ciò include:

• Test ad ultrasuoni (UT): Per rilevare eventuali difetti interni profondi.
• Ispezione con particelle magnetiche (MPI): Per identificare cricche superficiali nei materiali ferromagnetici.
• Test con liquidi penetranti (DPI): Per l'ispezione superficiale di leghe non magnetiche come acciaio inossidabile o alluminio.

Conclusione

La forgiatura di anelli laminati senza saldatura rappresenta l'apice della produzione di componenti metallici circolari. Combinando l’efficienza dei materiali con un’integrità strutturale senza precedenti, fornisce una base affidabile per i sistemi industriali più esigenti del mondo. Per ingegneri e professionisti degli approvvigionamenti, scegliere il giusto partner per la forgiatura significa dare priorità all'eccellenza metallurgica, a test rigorosi e ad una profonda comprensione del comportamento della lega.

FAQ: domande frequenti

1. Qual è il diametro massimo ottenibile nello stampaggio di anelli laminati?
Sebbene le capacità varino a seconda del produttore, i moderni mulini ad anello industriali possono produrre anelli senza saldatura che vanno da pochi pollici a oltre 25 piedi (circa 8 metri) di diametro, con pesi superiori a 50 tonnellate.

2. Perché un anello forgiato è migliore di uno saldato?
Un anello saldato presenta una zona alterata dal calore (HAZ) in corrispondenza della giunzione, che rappresenta un potenziale punto di cedimento a causa delle diverse strutture dei grani e dei possibili difetti di saldatura. Un anello forgiato è senza giunzioni, il che significa che il flusso del grano è continuo e la resistenza è uniforme su tutta la circonferenza.

3. Il processo di laminazione degli anelli consente di risparmiare sui costi dei materiali?
SÌ. Poiché il processo produce una “forma quasi netta” che somiglia molto alla parte finale, è necessaria una quantità di materia prima significativamente inferiore rispetto alla lavorazione di un anello da un disco pieno o all’utilizzo della forgiatura a stampo aperto, con conseguente riduzione dei costi di materiale e lavorazione.

4. È possibile forgiare anelli con sezioni trasversali non rettangolari?
Assolutamente. I laminatoi avanzati per anelli possono utilizzare rulli sagomati per creare profili specifici, come scanalature, flange o pareti rastremate, direttamente nell'anello durante il processo di laminazione.

5. Quali tempi di consegna dovrebbero essere previsti per gli anelli forgiati personalizzati?
I tempi di consegna dipendono dalla disponibilità del materiale e dalla complessità del trattamento termico richiesto. In generale, gli anelli standard in acciaio al carbonio possono essere prodotti in 4-6 settimane, mentre le leghe esotiche o gli anelli che richiedono test NDT approfonditi possono richiedere 8-12 settimane.

Riferimenti

1. Manuale ASM, volume 14A: Forgiatura e formatura. ASM Internazionale.
2. Specifiche standard per forgiati in acciaio, requisiti generali (ASTM A788).
3. Principi dei processi industriali di lavorazione dei metalli. G.W. Rowe.
4. Risorse tecniche della Forging Industry Association (FIA) sulla laminazione degli anelli.
5. Journal of Materials Processing Technology: Progressi nella laminazione di anelli senza saldatura.
